微流控微液滴系统是微流控芯片领域的一个分支,其采用两种不相溶的流体在微孔道的界面处形成微液滴,微液滴的体积通常在nl - pl范围。微液滴由于具有体积小、无交叉污染、反应快速、装置简单、重复性好、易于精确控制等优点而得到了快速发展,其广泛应用于生物、化学、医学、材料等领域。
液滴微流控系统中两相流流体流动的长时间稳定性、快速响应性及操作的便携性对于微流控微液滴制备来说是必须要考量的一个事项。将两相互不相容的流体稳定而又快速的推进微流控芯片的通道内时需要使用微流控驱动泵比如哈佛注射泵(harvard pump)、蠕动泵、压力泵(elveflow ob1 mk3压力泵,精密pneuwave气压泵等)等。当制备的微液滴尺寸小于20μm时,压力驱动泵因其以气体压力驱动的快速性而比注射泵有很明显的优势。除了压力泵响应的快速性外,压力驱动泵还具有很高的压力分辨率、集成度高、操作简便等优势。
对于比较常见的两相流流体制备微流控微液滴来讲,我在此介绍一套微液滴发生器套装—Droplet generation pack,该套装可满足大部分微液滴制备的需求。
微流控液滴应用
1、高分子合成
2、细胞培养
3、pcr
4、双重微乳液
5、水凝胶合成
6、rna序列
7、单细胞分析
8、药物输运

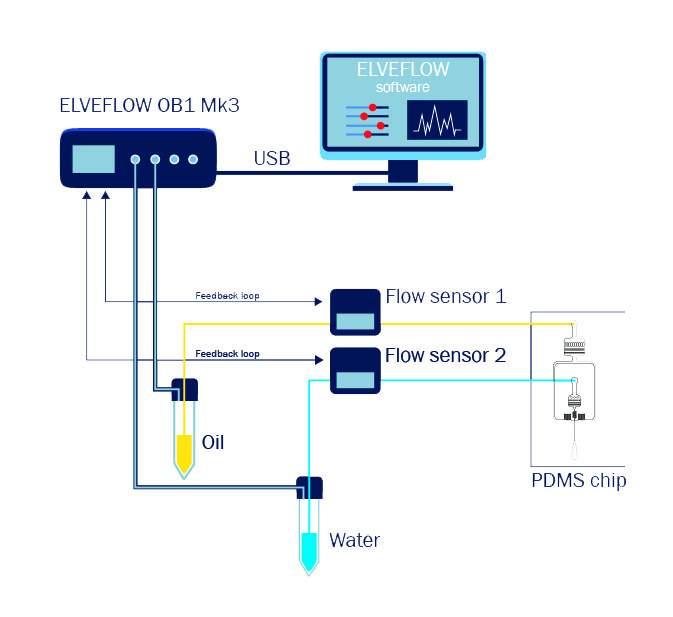

该微流控液滴套装主要包含如下3件东西:

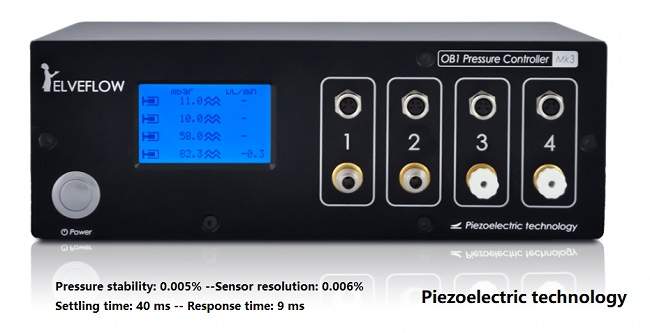

1、压力泵控制器/压力泵 ob1 mk3(2 channels - 2 bars)
2、pdms微流控芯片
3、2个流量传感器
此外,还包括如下的其他东西:
1、油和表面活性剂 - 20 ml (hfe 7500 +2%活性剂)
2、15 ml储液池,包含储液池的盖帽
3、外径od 1/32”导管
4、1/4” - 28的适配器
5、luer locks适配器
6、1/16” od外径的fep微流控套管
7、压力源快速连接套装
8、气动聚氨酯(pu)柔性管
9、ESI elveflow软件
Elveflow OB1微流控压力控制器/压力泵因其出色的性能而被用于如下微液滴制备的论文中
1、d. weitz et al., macromolecular journal, high-throughput step emulsification for the production of functional materials using a glass microfluidic device
2、a. j. demello et al., lab on a chip, nov 2015, controllable generation and encapsulation of alginate fibers using droplet-based microfluidics
3、g. whyte et al., scientific reports, sept 2017, image-based closed-loop feedback for highly mono-dispersed microdroplet production
4、say hwa tan et al., analytical chemistry, feb 2017, negative pressure induced droplet generationin a microfluidic flow-focusing device
更加详细的内容介绍,请关注:http://www.techusci.com/?thread-81-1.html

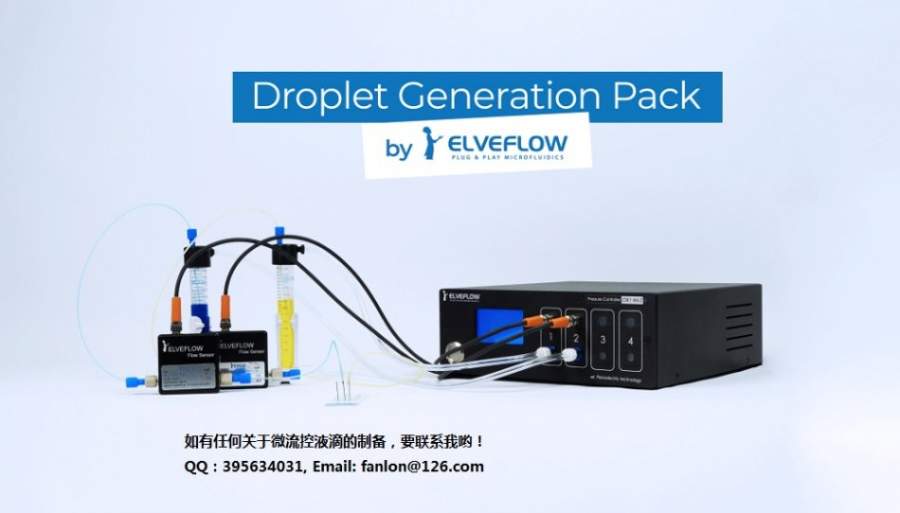

微流控液滴产生套装.jpg |
