[商家供应]
Moku:Lab测量仪之激光锁频/稳频功能介绍（用于PDH、抖动锁定等），微信：13821012163
|
||
|

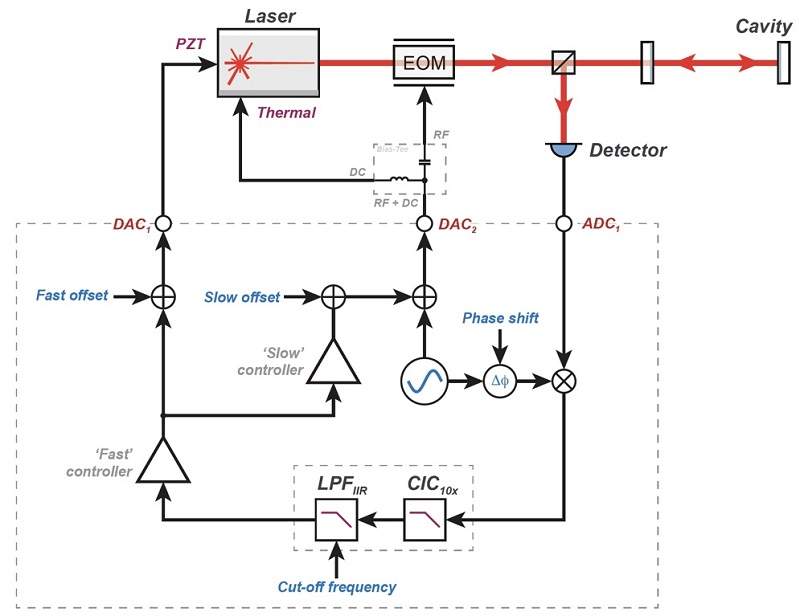

moku:lab多合一测量仪之激光锁频/稳频功能介绍 稳定的激光频率对专业测量或者时间/频率标准领域中的许多系统都至关重要。moku:lab激光锁频/稳频是一个高性能激光锁定系统，具备锁定诊断和一些自动化程序，可以使用各种激光锁定技术锁定激光，该系统可用于大多数激光器和频率参考。 moku激光稳频与锁定功能模块的操作界面如附件操作界面所示。 pdh 锁定技术基本原理图示如附件基本原理图示所示。 主要特色 · local oscillator options本机振荡器选项 o internal lo o pll lo o external lo · single fast pid 独立高频pid · single slow pid独立低频pid · scan generator 扫描发生器 o triangular 三角波 o sawtooth锯齿波 · auxiliary sine gen辅助正弦信号发生器 · configurable low pass filter (2 x sos)可配置的低通滤波器 · monitoring options监测选项 o inputs输入 o outputs输出 o error signal误差信号 o demodulation解调 o scan扫描 o aux sine辅助正弦 · conditional triggering条件触发 · tap to lock点击即可锁定 · scope scan lock - locks axis to scan for scanning ease范围内扫描锁定 主要特点 · block diagram view of the signal processing chain信号处理框图 · demodulate signals with internal or external local oscillator使用内部和外部本机振荡器解调信号 · scan resonances with sawtooth or triangle waveforms 扫描锯齿波或三角波共振 · observe signals at different locations in the signal processing chain using an integrated oscilloscope使用内置示波器观测在信号处理过程中不同位置的信号 · quickly lock to any zero-crossing in the error signal using the ‘tap-to-lock’ feature使用“点击-锁定”功能快速锁定到误差信号的任一零交叉点。 · low-pass filter demodulated signals with up to fourth order infinite-impulse response filters低通滤波器即高达四阶无限冲激响应滤波器解调信号 · individually configure high- and low-bandwidth pid controllers for fast and slow feedback可单独配置的高带宽、低带宽pid控制器用于高频、低频反馈 · observe signals with respect to the scanning voltage using the ‘scope-scan lock’ feature使用范围内扫描锁定功能观测与扫描电压有关的信号 key specifications典型参数 · demodulate with frequencies up to 200 mhz with 3.55 μhz resolution 解调高达200 mhz频率，频率分辨率3.55 μhz · generate modulation signals at up to 200 mhz 生成高达200 mhz的解调信号 · scan resonances with sawtooth or triangle waveforms at up to 1 mhz 扫描高达1 mhz锯齿波或三角波共振 · generate control signals at a sampling rates of 31.25 msa/s 以31.25 msa/s采样率生成控制信号 · continuously acquire data at up to 1 msa/s 以高达1 msa/s持续采集数据 · ac / dc input coupling ac / dc输入耦合 · 50 Ω / 1 mΩ input impedance 50 Ω / 1 mΩ输入阻抗 · adjust the low-pass filter cut-off frequency between to 2.081 khz and 28.13 mhz 可在2.081 khz - 28.13 mhz之间调整低通滤波器截止频率 如果您对激光稳频/锁频功能比较感兴趣，我非常高兴与您一起讨论激光稳频测量的应用（泰初科技（天津）有限公司）。  激光稳频和锁频的操作界面.jpg  pdh 锁定技术基本原理图示.jpg  激光稳频-锁频功能.jpg |
