用消光法(g*b=0)确定位错的伯氏矢量应该就可以。如果是多系滑移，那么肯定会有多个不同的位错伯氏矢量，这就是滑移方向。
这个B=001的SAED看上去是FCC或者BCC的单相晶体？
滑移面的话如果用TEM比较复杂，可以用滑移线解析的方法。但如果是FCC的话基本上是{111}，极少数金属会有{001}滑移。
BCC的滑移面那就复杂了，110，112，123甚至其他的高指数面。

引用回帖:

2楼: Originally posted by LL0608 at 2021-08-13 11:46:52
用消光法(g*b=0)确定位错的伯氏矢量应该就可以。如果是多系滑移，那么肯定会有多个不同的位错伯氏矢量，这就是滑移方向。
这个B=001的SAED看上去是FCC或者BCC的单相晶体？
滑移面的话如果用TEM比较复杂，可以用滑 ...

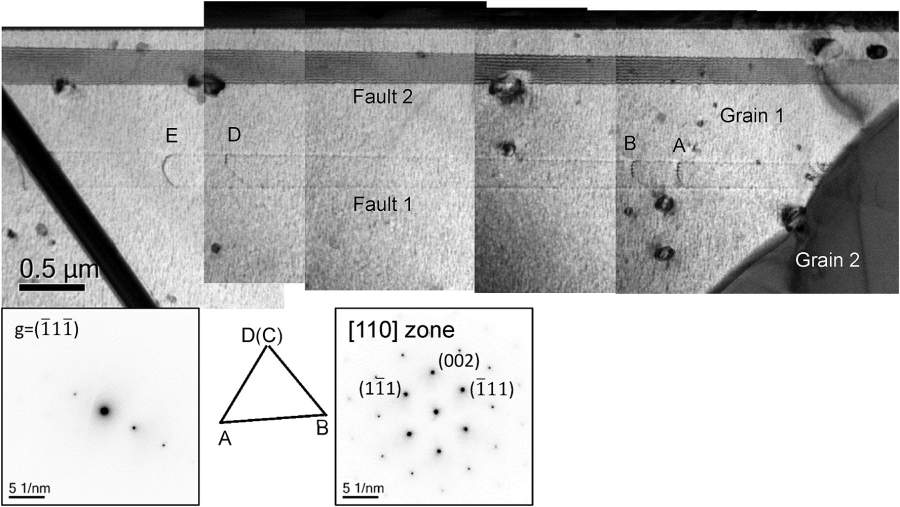

感谢您的回复。是奥氏体，{111}晶面族。但是审稿人要求通过g矢量成像确认是否发生交滑移，所以需要确认位错是否在不同滑移面上。例如文献Acta Materialia 141 (2017) 444-455中图2和图4中类似的标注出位错所在的面。
通过消光法确认伯氏矢量应该是做不同g矢量的成像，然后算出伯氏矢量。但是如果只大概标位错在哪个面上看文献里好像只做一个g矢量成像就可以。



，

引用回帖:

3楼: Originally posted by 五彩斑斓 at 2021-08-15 22:39:17
感谢您的回复。是奥氏体，{111}晶面族。但是审稿人要求通过g矢量成像确认是否发生交滑移，所以需要确认位错是否在不同滑移面上。例如文献Acta Materialia 141 (2017) 444-455中图2和图4中类似的标注出位错所在的面 ...

不是太明白，不过我感觉这文献的意思，得在{111}面上拍TEM，就是需要找一个取向接近为<111>的晶粒（试样的法线方向接近111），而且变形量不能大，
否则交滑移是必然发生的。
