搅拌釜CFD模拟，静止域有问题 求助
单相水的单个搅拌桨的搅拌釜模拟，稳态计算、MRF、标准湍流模型、标准壁面函数、重力加速度为9.81m/s2，使用标准的K-ε湍流模型，控制方程中的压力-耦合相采用SIMPLE算法，梯度离散化格式设置为“least squares cell Based”，压力离散格式为standard，其余均采用一阶迎风格式。各项收敛残差定为默认的10-3。

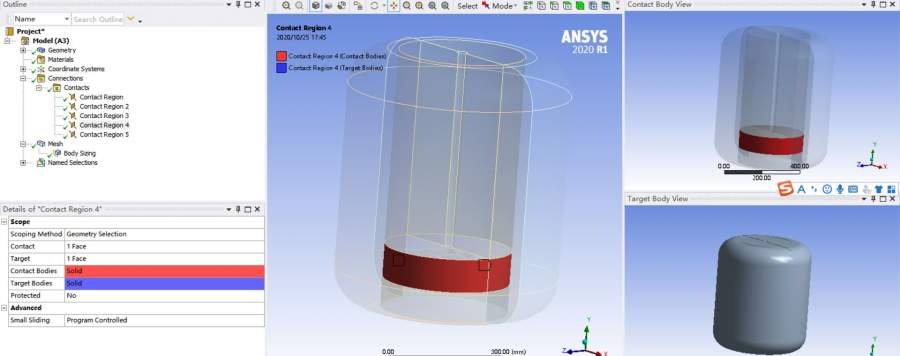

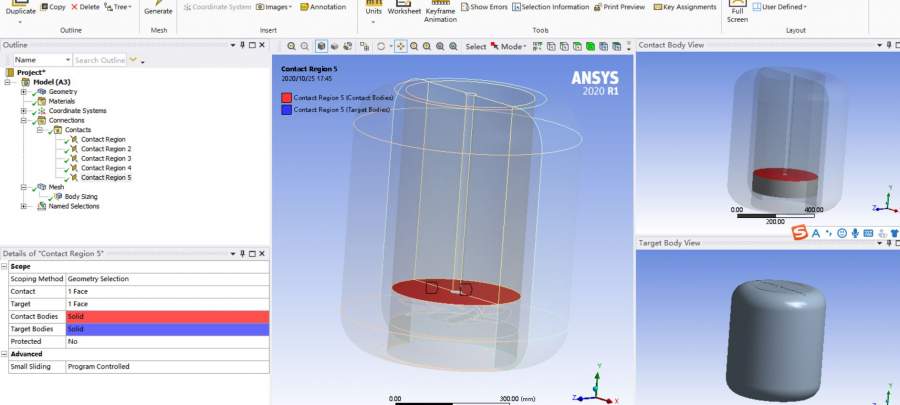

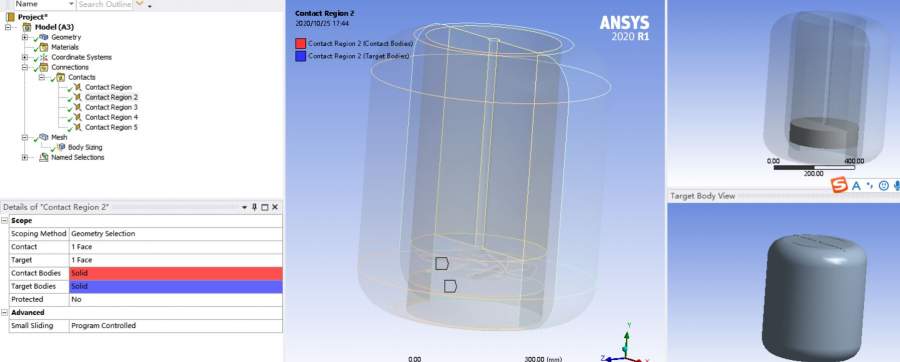

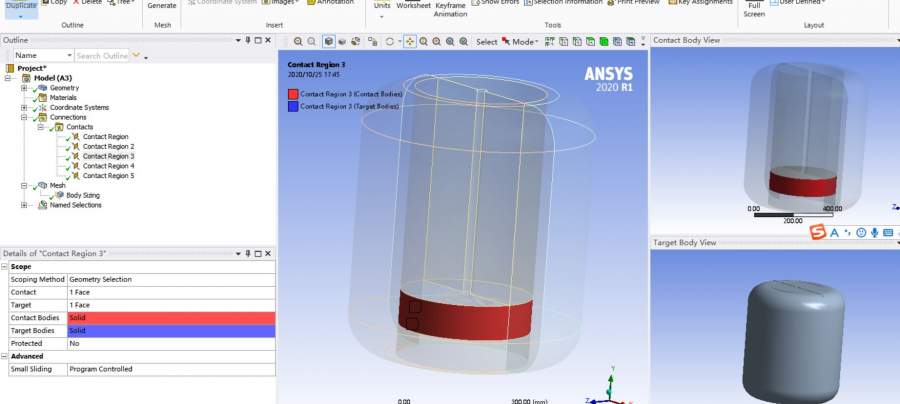

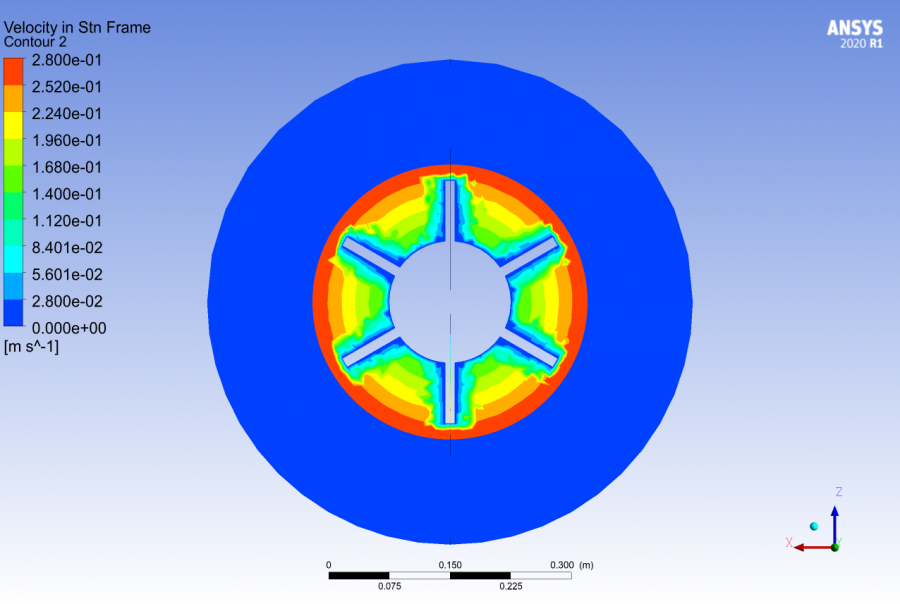

从速度云图来看，感觉搅拌釜的接触对设置出现问题，可能也有其他的问题吧。求大佬们帮我看看，不胜感激，谢谢谢谢谢谢。
返回小木虫查看更多
今日热帖
京公网安备 11010802022153号
图放不大，但从结果来看，我觉得是MRF模型设置有问题，在这搅拌桨叶应该是有速度的，最后你的interface可以只需要旋转区域1个，外部区域一个，然后对应就行了，不用每个面都单独做interface
，
